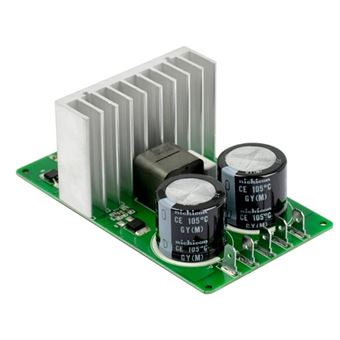

Placa de Amplificador Classe D Teck Mono de potência MOSFET 850W RMS

- Amplificador IRAUD200 tem um som muito equilibrado, baixo profundo vigoroso, midrange preciso e doce, agudos nítidos, boa extensão. Devido ao seu tamanho pequeno, é fácil colocá-lo numa caixa com pequenas dimensões. Amplificador altamente eficiente.




edição
capacitor de filtro de energia
indutor do filtro de saída
tubo de alimentação


padrão
Nichicon1800uf/80 v

7G17A

IRFB23N20D


atualização
Nichicon1800uf/80 v
SAGAMI7G23A
IRFB4227


Deluxe
ELNA capacitor 10000 uf/80 v
SAGAMI7G23A
IRFB4227






especificações
-Use faixa de tensão: DC &, Acirc, ± 30 a &, Acirc, ± 80 V (quando a tensão de alimentação é menor do que &, Acirc, ± 30 V, dois 3 K/3 W resistores precisam ser substituídos por 1.5 K/3 W resistores) é recomendado o uso de AC tensão abaixo de 52 V, porque a tensão da rede irá variar, ponto margem Caixing.-potência máxima de saída: 350 W/8 &, Icirc, © distorção 0.1%-(&, Acirc, ± 85 V de alimentação) 700 W/4 &, Icirc, © distorção 0.1%-(&, Acirc, ± 70 V de alimentação) 900 W/2 &, Icirc, © distorção 1%-proteção contra sobretensão: ± 85 V-proteção contra superaquecimento: 85° C-ampliação tensão: 33 vezes-Sensibilidade de entrada: 1.5 V (rms)-impedância de entrada: 6 K &, Icirc, ©-resposta de freqüência: 0-50 KHz &, Acirc, ± 3dB 10 W/8 &, Icirc, ©-Residual tensão de ruído: 200uV-Dynamic range: 100dB-eficiência: eficiência do amplificador de Classe D é muito alta, é claro, quando a potência de saída de eficiência diferentes, de alta eficiência, de alta eficiência, 200 W/8 &, Icirc, © saída para 90% ou mais.-distorção (THD + N):distorçãocondições de ensaio/observaçõesTHD + N @ 1 W0.02% tensão de alimentação &, Acirc, ± 80 V 1 KHz onda senoidalTHD + N @ 10 W0.01% tensão de alimentação &, Acirc, ± 80 V 1 KHz onda senoidalTHD + N @ 100 W0.01% tensão de alimentação &, Acirc, ± 80 V 1 KHz onda senoidalTHD + N @ 200 W0.02% tensão de alimentação &, Acirc, ± 80 V 1 KHz onda senoidalTHD + N @ 300 W0.03% tensão de alimentação &, Acirc, ± 80 V 1 KHz onda senoidalTHD + N @ 500 W/4 ohms0.03% tensão de alimentação &, Acirc, ± 80 V 1 KHz onda senoidal
